Назначение:

Тепловизоры применяют во всех отраслях промышленности, где необходимо обеспечить качественный контроль над технологическими процессами производства. Они позволяют оперативно и своевременно отслеживать тепловые изменения, происходящие в отдельно взятых частях машин или механизме в целом. При этом повышение температуры может быть расценено как знак к возрастанию нагрузки, после чего может быть принято решение об остановке эксплуатации устройства.

Область применения: строительство, электрооборудование, энергетика, металлургия, химическая промышленность, пищевая, обработка пластики, стекольная промышленность и тд.

Принцип работы тепловизора основан на получении теплового изображения в инфракрасной области спектра без непосредственного контакта с оборудованием. Инфракрасное излучение фокусируется с помощью оптики тепловизора на приемнике излучения, который выдает сигнал, обычно в виде изменения напряжения или электрического сопротивления. Полученный сигнал регистрируется электроникой тепловизионной системы. Сигнал, который дает тепловизор, превращается в электронное изображение (термограмму), отображаемое на экране дисплея.

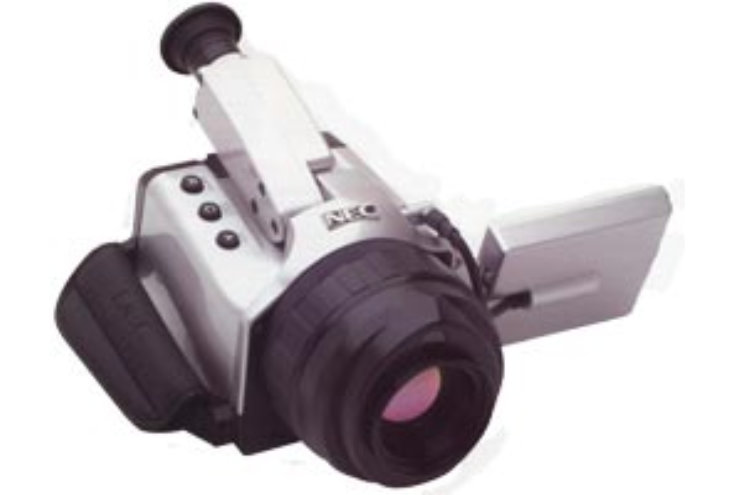

Технические характеристики:

 Диапазон

 Диапазон 1

 от -40°C до 120°C

 Диапазон 2

 от 0°C до 500°C

 Диапазон 3 (опция)

 от 200°C до 2000°C

 Минимально различаемая   разность температур

 0,08°C(при 30°C, 60 Гц) 0,03°C(при 30°C)

 Точность измерений

 ±2°C или ±2 % от значения показаний

 Детектор

 Матричного типа, без охлаждения, у   станавливается в фокальной плоскости   объектива (микроболометр)

 Спектральный диапазон

 8-14 мкм

 Диапазон фокусировки

 от 30 см до бесконечности

 Поле обзора

 21,7°(Г) x 16,4°(В)

 Частота кадров

 60 кадров/с

 Дисплей

 Видоискатель и ЖК-монитор 3,5 дюйма с   функцией автовыключения

 Габаритные размеры

 около 108 (Ш) x 113 (В) x 189 (Г) мм (без   учета выступающих деталей)

 Масса

 около 1,4 кг (без ЖК-дисплея и   аккумуляторов)
 около 1,7 кг (в полной комплектации)
