Технология производства кабельных изделий с порошковой изоляцией в металлических оболочках с использованием ультразвуковых колебаний

Технология производства кабельных изделий с порошковой изоляцией в металлических оболочках с использованием ультразвуковых колебаний

Назначение: для изготовления нагревостойких и термопарных кабелей в металлических оболочках.

Преимущества: увеличение скорости засыпки заготовки кабеля в 2÷3 раза; засыпка мелкодисперсных фракций порошка (размер частиц 1÷2 мкм) для повышения пробивных электрических напряжений готовых изделий; увеличение единичных обжатий в 1,5 раза без разрушения внутренних токопроводников; отказ от дорогостоящих фторосодержащих смазок.

Область применения: производство нагревостойких кабелей и нагревательных элементов, малоинерционных термопреобразователей, сварочной проволоки и т.п.

Внедрено: ОАО «Кирскабель», (г. Кирс, РФ).

Технические характеристики:

- частота УЗК, кГц    18,0
- потребляемая мощность, кВт 4,0
- скорость волочения, м/с  0,1-10



Разработанная технология производства кабельных изделий с порошковой изоляцией включает следующие этапы:

- сборку кабельной заготовки с засыпкой порошковой изоляции с наложением УЗК;

- волочение заготовки с наложением продольных УЗК, совмещенное с электротермической обработкой в единый технологический процесс;

- удаление оболочки кабеля с помощью изгибных УЗК для подключения токопроводящих электродов к вторичному прибору.

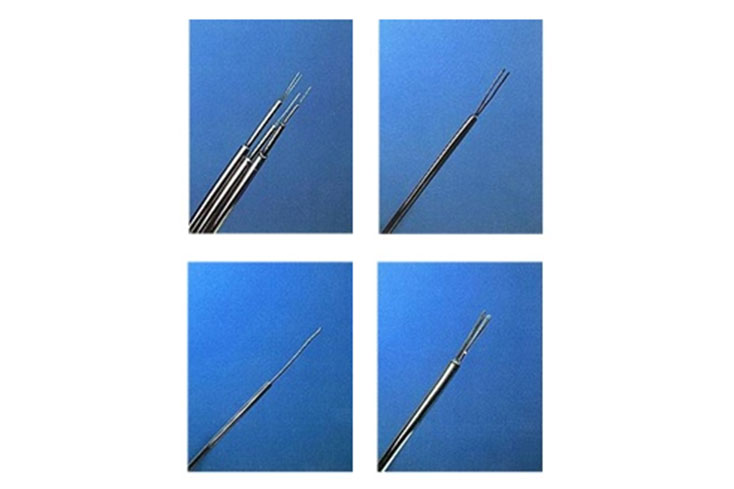

Предложенная технология позволяет разделывать оболочку термопарного кабеля диаметром до 0,2 мм для подключения токопроводников к вторичному прибору. С помощью УЗК производится удаление изоляционного порошка при сварке термоэлектродных жил.
